Вспомогательная металлоконструкция ВМ ТехноМАС_039.1 Лифт

Назначение и применение

ВМ ТехноМАС_039 Лифт – это инновационное решение для обеспечения безопасности при работе на высоте. Конструкция в сочетании с двумя сертифицированными стационарными анкерными точками класса А служит надежной точкой крепления средств индивидуальной защиты от падения. Конструктив изделия позволяет произвести эвакуацию пользователя при срыве пользователя.

Конструктивные особенности

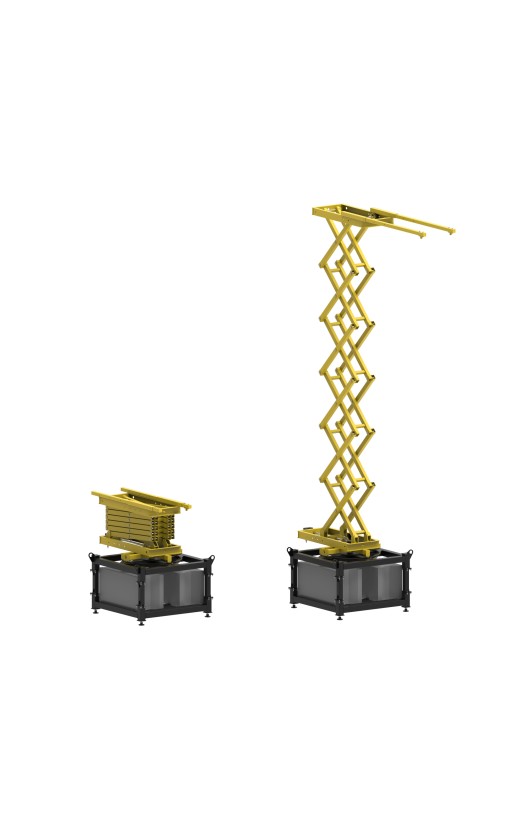

Система выполнена в виде Г-образной поворотной (360°) мачты с механизмом подъема ножничного типа:

• Поворотный механизм реализован на цельнометаллическом валу, исключающем деформацию и заклинивание под нагрузкой.
• Вспомогательная металлоконструкция оснащена электромеханическим приводом для подъема мачты с возможностью работы от «дрели».
• Поворотный узел оснащен ограничителями-упорами для фиксации необходимого сектора поворота.
• Стрела оборудована двумя стационарными анкерными точками класса А.

Вспомогательная металлоконструкция предусматривает два функциональных режима эксплуатации:

• Рабочий режим – положение, в котором осуществляется непосредственное выполнение работ:
  • мачта и стрела развернуты в рабочее положение,
  • обеспечен доступ к анкерным точкам,
  • механизм подъема зафиксирован,
  • поворотный узел активен.
• Транспортировочный режим – положение для перемещения и хранения оборудования:
  • мачта и стрела сложены,
  • все подвижные элементы заблокированы,
  • габариты конструкции минимизированы,
  • обеспечена безопасность при транспортировке,
  • механизм поворота деактивирован.

Технические преимущества

Прочность и надежность обеспечены использованием стали марки Ст3, Ст20, 09Г2С с антикоррозийным покрытием, состоящим из цинкосодержащего грунта (толщиной 50–60 мкм) и порошковой полиэфирной краски (толщиной 80–100 мкм). Цельнометаллический вал в поворотном механизме исключает деформацию и заклинивание под нагрузкой. Устойчивое основание с блоками ФБС гарантирует устойчивость системы даже при максимальных нагрузках.

Система безопасности

Защитные функции реализуются через:

• 2 сертифицированные анкерные точки класса А,
• исключение эффекта маятника при перемещении,
• устойчивое основание с блоками ФБС,
• стабильность системы при срыве пользователя,
• возможность эвакуации пользователя в случае его срыва.

Мобильность и транспортировка

Перемещение конструкции возможно следующими способами:

• С помощью крана (с применением текстильных строп).
• При помощи манипулятора.
• Вилочным погрузчиком (через специальные пазы в основании).

Дополнительные возможности

• Поворот стрелы осуществляется на 360° с возможностью фиксации в нужном положении.
• Возможность эвакуации пользователя при срыве.
• Регулируемый вылет стрелы для адаптации под различные задачи.

Технические характеристики

Высота конструкции (до точки крепления СИЗ): 7200 мм.
Длина вылета стрелы: 2000 мм.
Количество пользователей системы единовременно: 2 чел.
Угол поворота стрелы: 0–360°.
Масса конструкции в рабочем состоянии, кг: 2390.
Габаритные размеры конструкции в рабочем положении, мм:
длина 4050
ширина 1640
высота 7200
Габаритные размеры конструкции в транспортном положении, мм:
длина 2050
ширина 1640
высота 1960
Температура эксплуатации: от –60 до +50 °C.
Тип механизма подъема: механический.
