Вспомогательная металлоконструкция ВМ ТехноМАС_026.01 Шпиль

Назначение и применение

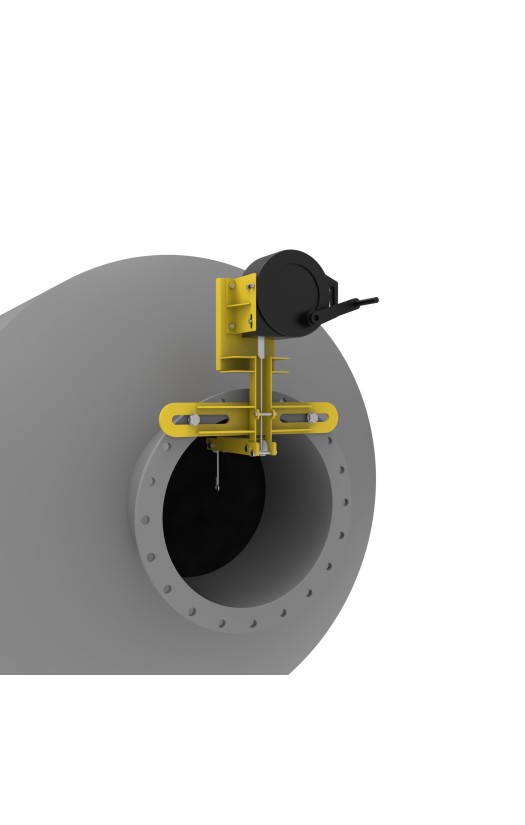

Вспомогательная металлоконструкция ВМ ТехноМАС 026.01 Шпиль предназначена для установки на вертикальные люки и люки-лазы различных размеров. Основное назначение – обеспечение безопасности при работе в ограниченных и замкнутых пространствах (ОЗП) путем:

• Страховки персонала.
• Организации безопасной эвакуации.
• Контроля доступа в рабочую зону.
• Система функционирует в комплексе со средством защиты втягивающего типа с функцией эвакуации (поставляется отдельно).

Конструктивные особенности

ВМ ТехноМАС 026.01 Шпиль представляет собой сборную сварную конструкцию, состоящую из нескольких узлов:

• Стрела выполнена в виде стального профиля, и выполняет функцию силового элемента конструкции.
• Кронштейн предназначен для крепления на нём средства защиты втягивающего типа «НВ evak».

Параметры установки

• Совместимость с люками-лазами размером от 600 мм до 1000 мм.
• Возможность монтажа на различные типы вертикальных люков.

Конструкция разработана с учетом требований безопасности при работе на высоте и в ограниченных пространствах, обеспечивая надежную защиту персонала при выполнении производственных задач.

Технические характеристики

Количество пользователей системы единовременно, чел: 1.
Механизм подъёма-опускания: ручной, с механическим приводом.
Способ перемещения системы: ручной, 1 чел.
Габаритные размеры, мм:
– длина 511
– ширина 625
– высота 627
Температура эксплуатации: от -60 до +50 °C.
Материал: 09Г2С, Ст20, ГОСТ 1050–2013.
